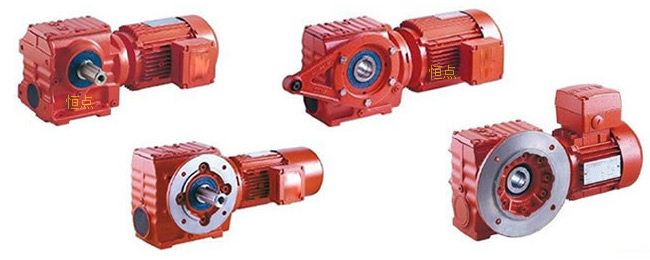

S系列斜齒輪蝸輪減速機

Tags: S系列減速機_S斜齒輪蝸輪減速機 [+ 選型參數] [+ 技術文章] [+ 樣本下載]

產品概述：

1、S系列減速機的斜齒輪與蝸輪蝸桿結合一體傳動，提高該機力矩與效率。
2、機體表面凹凸具有散熱作用，吸振強，溫升低，噪音低。
3、S系列斜齒輪蝸輪減速機可連接各類減速器及配置各類型電機驅動，可安裝在90度傳動操作位置。
4、S斜齒輪減速機關鍵零部件采用了耐磨材料，經過熱處理，具有加工精度高，傳動平穩、體積小承載能力大、壽命長等特點。
5、斜齒輪減速機可配置各種類電機。

性能特點：

1、斜齒輪和蝸輪組合，結構緊湊，減速比大。
2、安裝方式：底腳安裝、空心軸安裝、法蘭安裝、扭力臂安裝、小法蘭安裝。
3、輸入方式：電機直聯、電機皮帶聯接或輸入軸、聯接法蘭輸入。
4、平均效率：減速比7.5-69.39是77% ；70.43-288是62% ；S/R組合式是57%。
5、和R系列組合能得到更大的速比。

技術參數：

速比范圍：基本型9.96～244.74，S系列/R系列組合型可達到8608
扭矩范圍：43～4200 Nm
功率范圍：0.18～22 kW

結構形式：

S-軸伸式聯接 SF-軸伸式、法蘭安裝
S...S-表示軸輸入 SA-軸裝式聯接
SAF-軸裝式、法蘭安裝

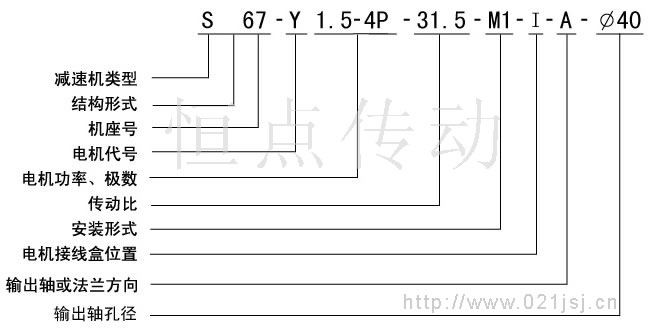

型號標記：

基本型號：

實心軸輸出底腳安裝型：S37、S47、S57、S67、S77、S87、S97
實心軸帶輸出法蘭安裝型：SF37、SF47、SF57、SF67、SF77、SF87、SF97
輸出空心軸安裝型：SA37、SA47、SA57、SA67、SA77、SA87、SA97
輸出空心軸帶輸出法蘭安裝型：SAF37、SAF47、SAF57、SAF67、SAF77、SAF87、SAF97
輸出空心軸帶扭力臂安裝型：SAT37、SAT47、SAT57、SAT67、SAT77、SAT87、SAT97
輸出空心軸帶小法蘭安裝型：SAZ37、SAZ47、SAZ57、SAZ67、SAZ77、SAZ87、SAZ97
實心軸輸入底腳安裝型:SS37、SS47、SS57、SS67、SS77、SS87、SS97
實心軸輸出底腳安裝組合型：S37R17、S47R17、S57R17、S67R37、S77R37、S87R57、S97R57
空心軸輸入底腳安裝型:SAS37、SAS47、SAS57、SAS67、SAS77、SAS87、SAS97
實心軸輸出底腳安裝組合型：SA37R17、SA47R17、SA57R17、SA67R37、SA77R37、SA87R57、SA97R57
實心軸輸入法蘭輸出安裝型:SFS37、SFS47、SFS57、SFS67、SFS77、SFS87、SFS97
輸出帶法蘭底腳安裝組合型：SF37R17、SF47R17、SF57R17、SF67R37、SF77R37、SF87R57、SF97R57
實心軸輸入帶法蘭安裝型：SAFS37、SAFS47、SAFS57、SAFS67、SAFS77、SAFS87、SAFS97
輸出空心軸帶輸出法蘭組合型：SAF37R17、SAF47R17、SAF57R17、SAF67R37、SAF77R37、SAF87R57、SAF97R57
輸出空心軸帶小法蘭安裝型：SAZS37、SAZS47、SAZS57、SAZS67、SAZS77、SAZS87、SAZS97
輸出空心軸帶小法蘭安裝組合型：SAZ37R17、SAZ47R17、SAZ57R17、SAZ67R37、SAZ77R37、SAZ87R57、SAZ97R57

詳細選型參數及尺寸參數:
