JPT型漸開線圓柱齒輪減速器型式及尺寸（JB/T10244-2001）

Tags: MC硬齒面減速器 發布時間: 2015-10-13

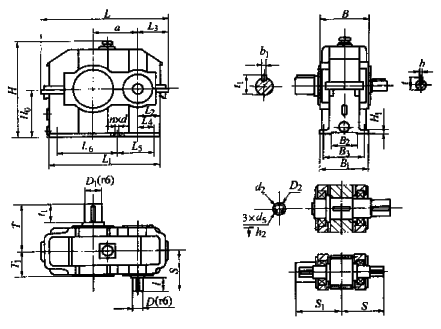

型號	外形尺寸及中心高					B₁	B₂	L₁	L₂	L₃	H₁	地腳尺寸
型號	a	Ho	H	L	B	B₁	B₂	L₁	L₂	L₃	H₁	d	n	B₁	L₄	L₅	L₆
JPT400(1)	400	450	900	1140	440	440	210	990	198	272	35	M24	6	380	150	340	510
JPT500(1)	300	550	1104	1380	530	530	250	1216	235	317	40	M30		450	180	410	625
JPT600(1)	600	650	1320	1560	660	660	300	1410	250	375	48	M36		570	195	500	735

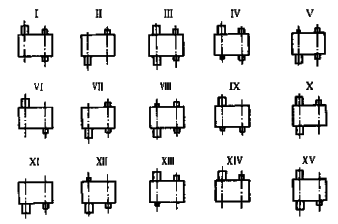

型號	高速軸				S	S₁	低速軸				T	T₁	裝配形式Ⅳ、Ⅴ、Ⅷ、Ⅸ、Ⅺ、Ⅻ				最大重量/kg
型號	l	D	b	t	S	S₁	l₁	D₁	B₁	T₁	T	T₁	D₁	d₂	d₃	H₂	最大重量/kg
JPT400(1)	125	100	28	108	395	415	165	150	40	161	445	245	75	55	M8	20	1029
JPT500(1)	160	125	36	135	460	480	180	180	45	191	490	280					1883
JPT600(1)	180	150	40	139	565	585	200	220	50	234	590	355					2681

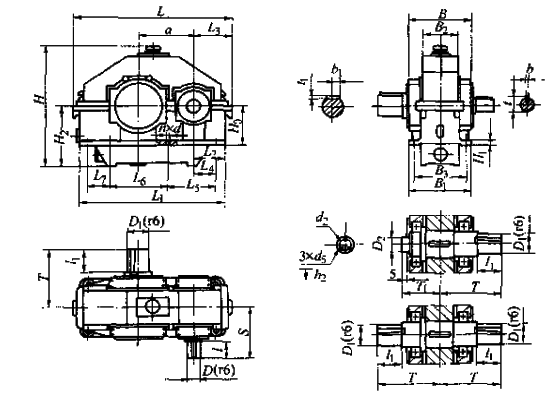

型號	外形尺寸及中心高					B₁	B₂	L₁	L₂	L₃	H₁	H₂	地腳尺寸
型號	a	Ho	H	L	B	B₁	B₂	L₁	L₂	L₃	H₁	H₂	d	n	B₃	L₄	L₅
JPT700(1)	700	500	1590	1900	865	865	120	1755	325	396	80	785	M42	8	740	210	530
JPT800(1)	800	550	1778	2120	950	950	140	1980	360	429	90	885	M42		810	210	580
JPT900(1)	900	600	1985	2580	1055	1055	160	2225	405	482	100	1000	M48		870	250	665
JPT1000(1)	1000	650	2261	2610	1100	1100	180	2460	445	520	118	1100	M48		900	250	710

型號	地腳尺寸		高速軸				S	低速軸				T	裝配形式Ⅳ、Ⅴ、Ⅷ、Ⅸ、Ⅺ、Ⅻ					最大重量/kg
型號	L₆	L₇	l	D	b	t	S	l₁	D₁	b₁	T₁	T	T₁	D₂	d₂	d₃	h₂	最大重量/kg
JPT700(1)	565	420	200	170	40	181	710	260	250	75	25	780	477	75	55	M8	20	3780
JPT800(1)	640	480	240	190	45	202	755	280	290	87	29	840	520					5132
JPT900(1)	645	550	260	220	50	234	870	320	320	96	92	935	570					6356
JPT1000(1)	710	600	280	250	56	266	915	350	360	108	36	995	590					7545

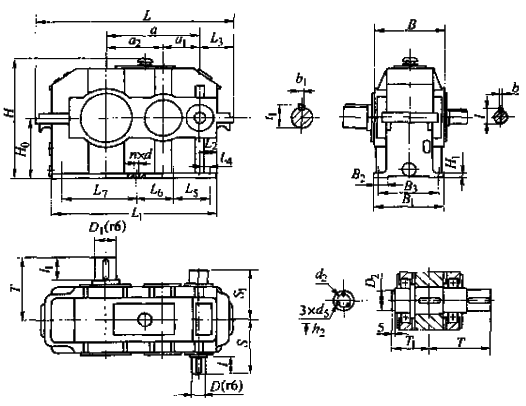

型號	外形尺寸及中心高							B₁	B₂	L₁	L₂	L₃	H₁	地腳尺寸
型號	a	a₁	a₂	H_o	H	L	B	B₁	B₂	L₁	L₂	L₃	H₁	d	n	B₃	L₄	L₆
JPT450(2)	750	300	450	500	1020	1550	580	580	130	1340	150	265	40	M24	8	470	70	200
JPT500(2)	850	350	500	550	1132	1720	620	620	140	1510	170	275	40	M24		530	75	225
JPT600(2)	1000	400	600	650	1310	1990	765	765	130	1770	190	300	50	M30		645	90	270

型號	地腳尺寸		高速軸				S	S₁	低速軸				T	裝配形式Ⅳ、Ⅴ、Ⅷ、Ⅸ、Ⅺ、Ⅻ					最大重量/kg
型號	L₆	L₇	l	D	b	t	S	S₁	l₁	D₁	b₁	t₁	T	T₁	D₂	d₂	d₃	h₂	最大重量/kg
JPT450(2)	370	610	105	70	20	74.5	450	470	165	160	40	169	515	315	75	55	M8	20	2200
JPT500(2)	450	660	105	80	22	85	490	510	180	170	40	179	580	345					2800
JPT600(2)	490	810	125	95	25	100	580	610	200	190	45	200	640	410					4300

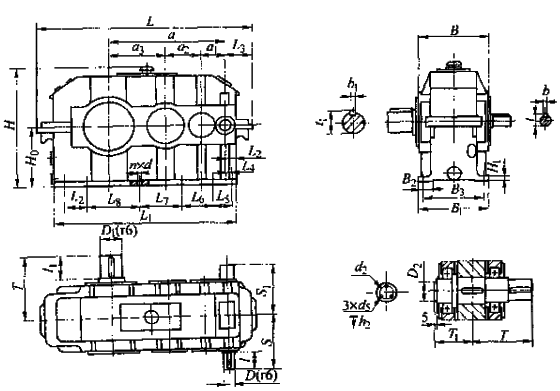

型號	外形尺寸及中心高								B₁	B₂	L₁	L₂	L₃	H₁	地腳尺寸
型號	a	a₁	a₂	a₃	H_o	H	L	B	B₁	B₂	L₁	L₂	L₃	H₁	d	n	B₃	L₄
JPT350(3)	750	150	250	350	400	850	1390	520	520	105	1190	90	190	50	M40	10	420	40
JPT450(3)	950	200	300	450	500	1055	1705	615	615	120	1505	115	215	55	M40		515	60
JPT500(3)	1100	250	350	500	550	1250	1920	675	675	135	1720	130	230	60	M50		565	75
JPT600(3)	1250	250	400	600	650	1355	2160	830	830	140	1960	130	230	60	M50		700	75
